SWN-210型全自動校零測斜儀
摘要：自動測斜儀,自動換向,自動轉向,正反測,孔內轉向,孔內換向,深部位移； SWN-201可應用于水利大壩內部沉降和水平位移、大型庫壩邊坡、鐵路公路邊坡、地質災害滑坡、隧道收斂變形、基坑深部位移、油氣管道等大型結構變形、古建筑變形、海上風電基礎變形、深海管道變形監測等領域。

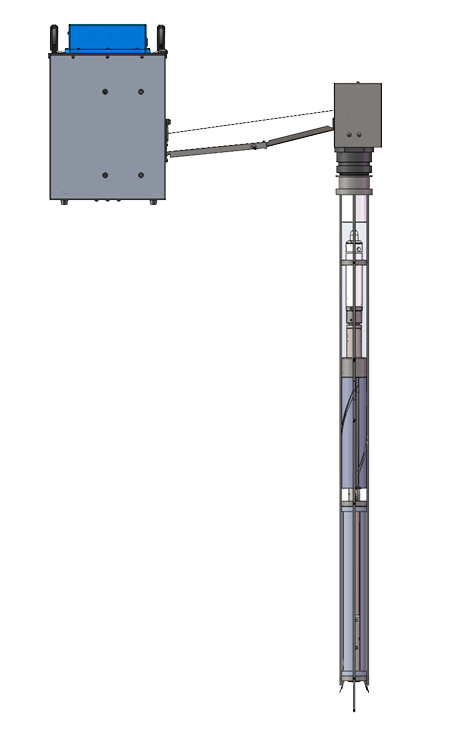

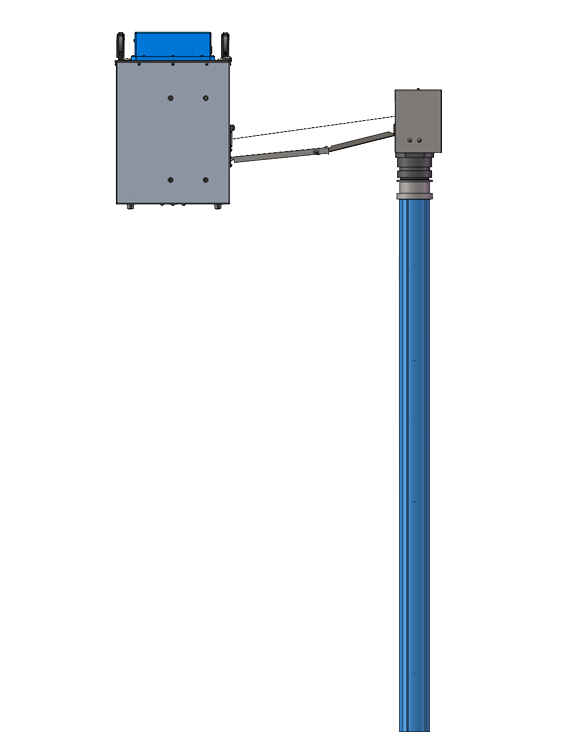

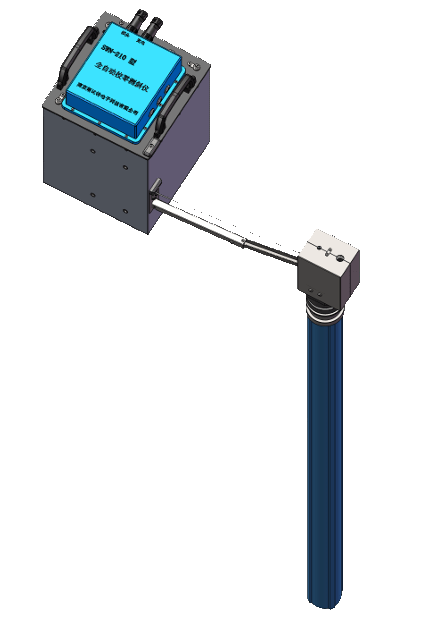

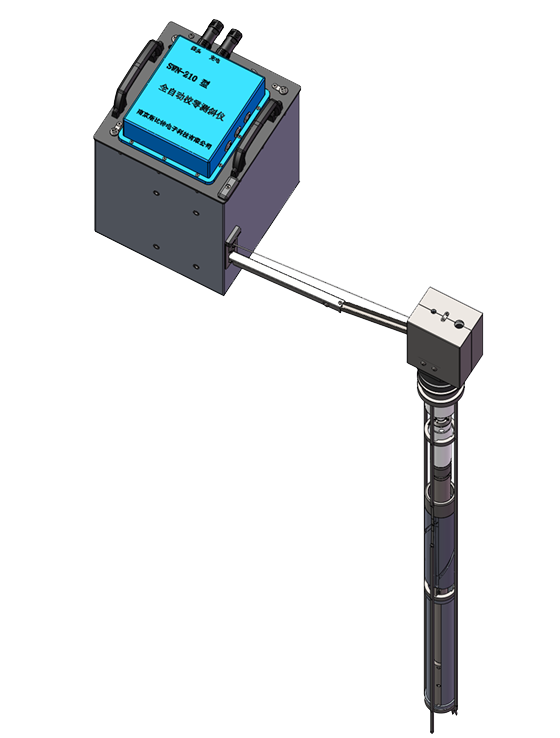

SWN-210型全自動校零測斜儀由測斜儀、水位計等組成，擴展有雨量監測模塊和無線應力應變位移監測接口。移動測量采用交流適配器充電，內置鋰電池提供現場用電；固定測量可采用太陽能自主供電，測量數據自動上傳至云端。
SWN-210型全自動校零測斜儀部分突出性能簡介：
自動校零：只需一次正測（不需要反測）即可得到正確的位移值；
模擬人工測量：配自動換向機可模擬人工正反測；
使用靈活：可單獨作為自動測斜儀使用，也可以布設成安全監測系統；

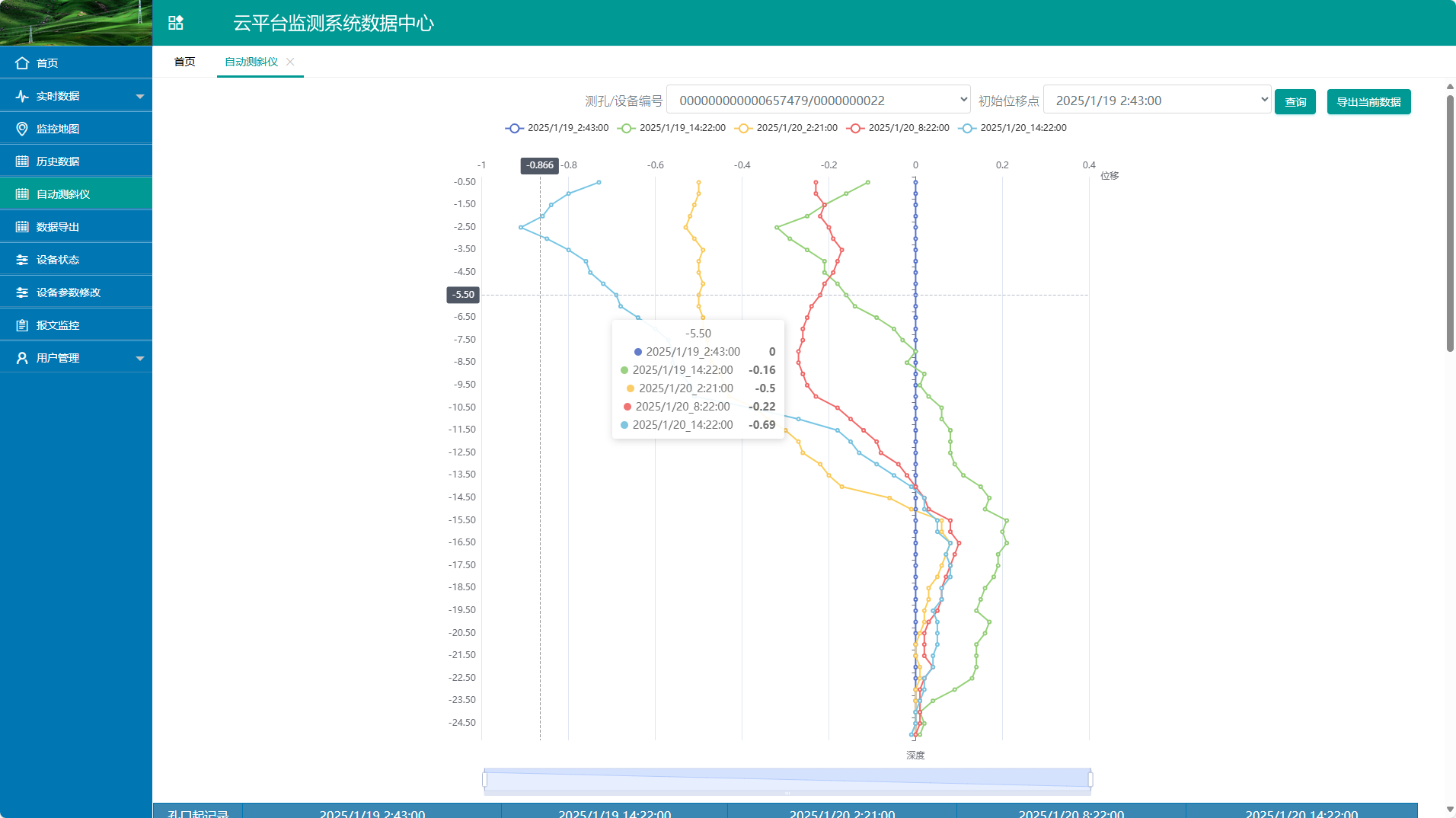

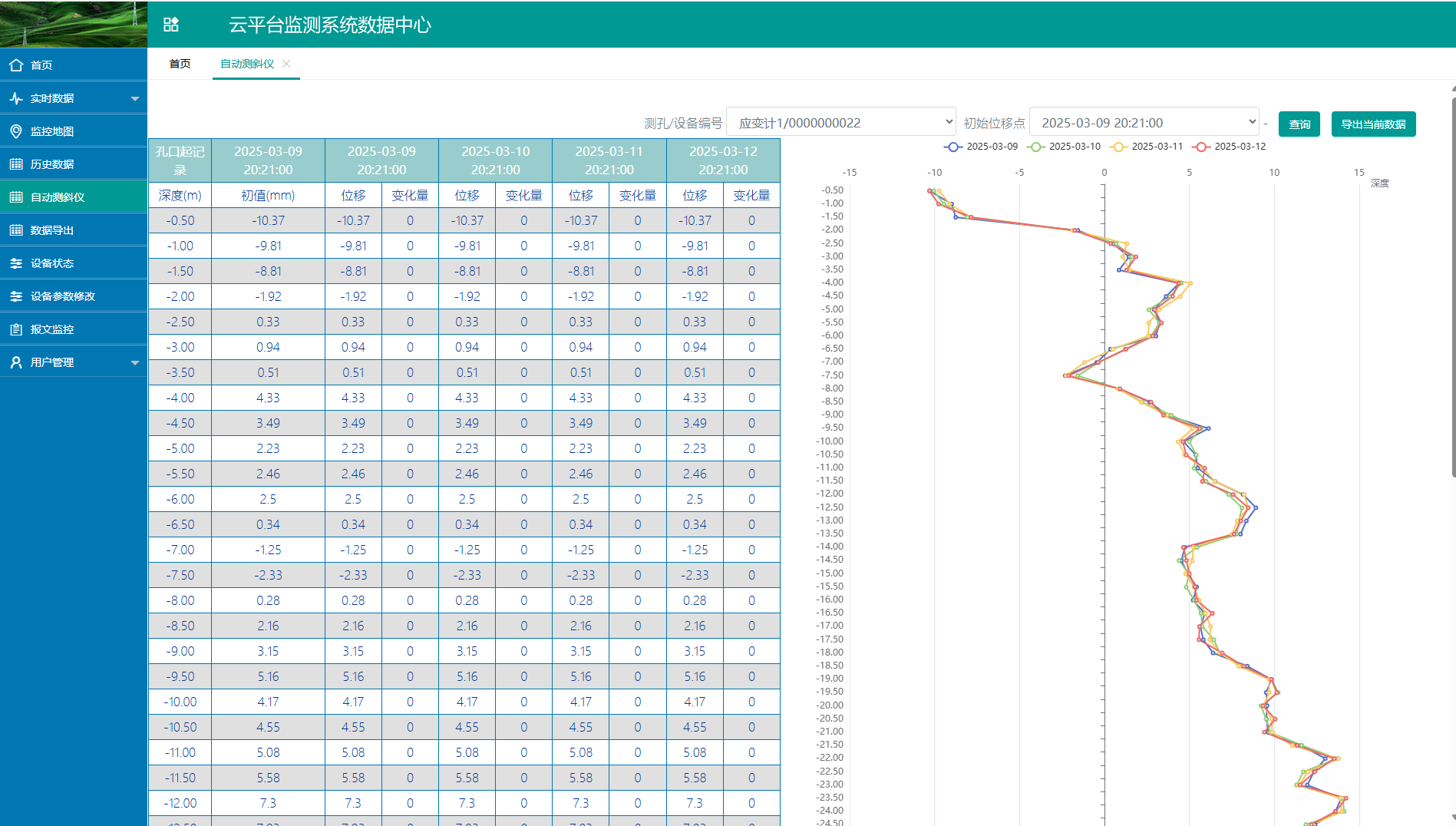

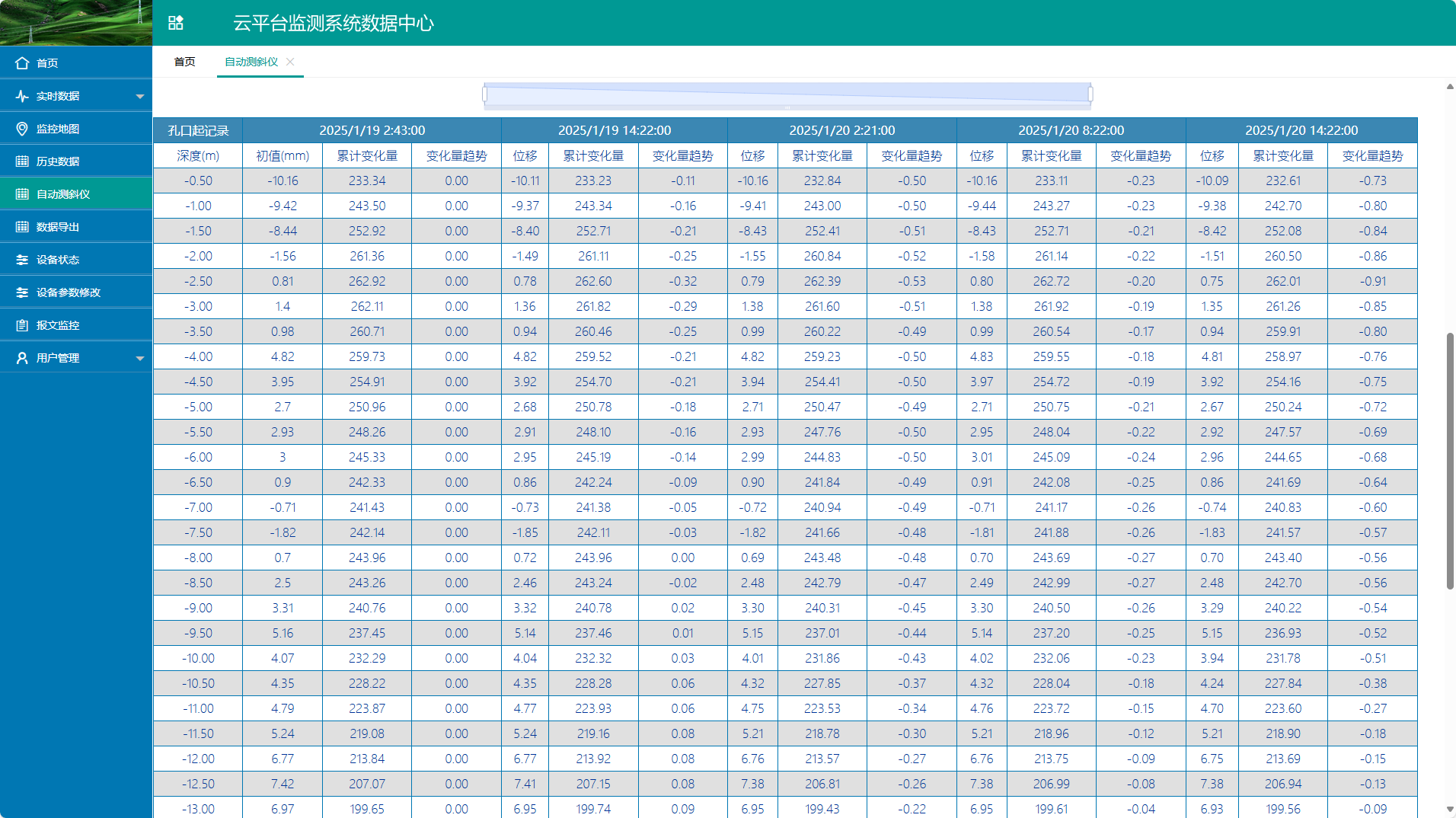

全自動工作：可定時工作也可遠程操控，數據自動上傳；
省時省力：布設簡單快捷，單次正測即可得到準確數據；
環境適應性好：全防水防塵設計，電氣室防水，機械部件防塵，無需任何防護即可在工地長期運行；
電源通用性強：內置鋰電池組，可用配備的適配器充電，亦可接太陽能電池板充電；

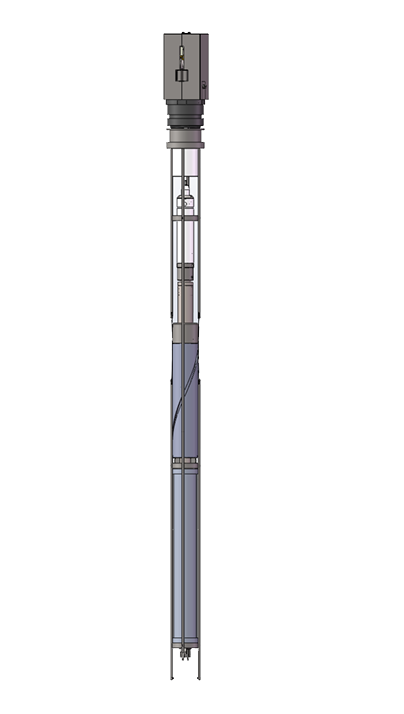

運動輕盈：測斜桿升降采用特制專用鋼絲繩牽引，輕巧耐用；
多重保護：運動卡阻保護，過流保護，低壓保護。
項目 | 指標 |
測 斜 | 深度70m，精度2mm/50m，最小轉彎半徑2.7m（外徑70mm測斜管）； |
水 位 | 精度1cm，******深度70m； |

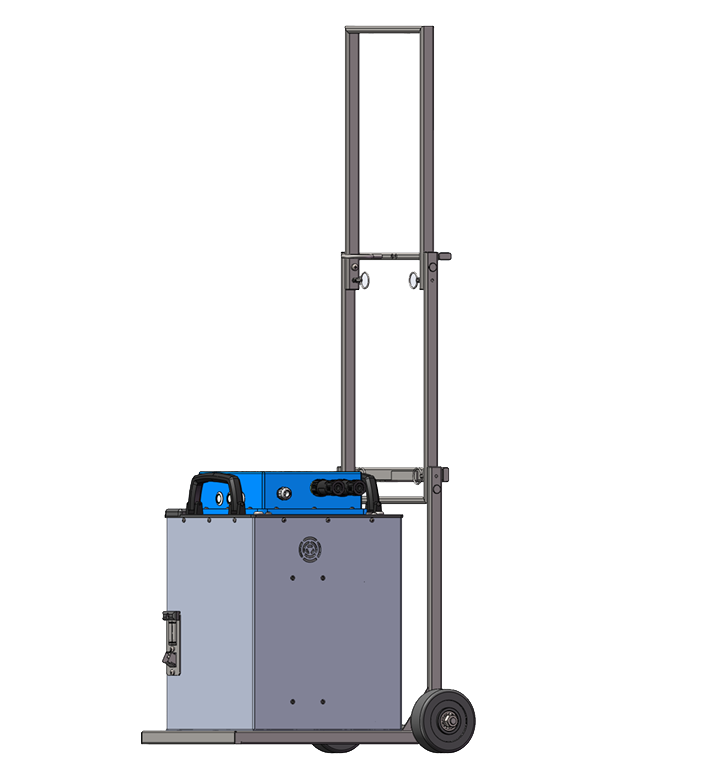

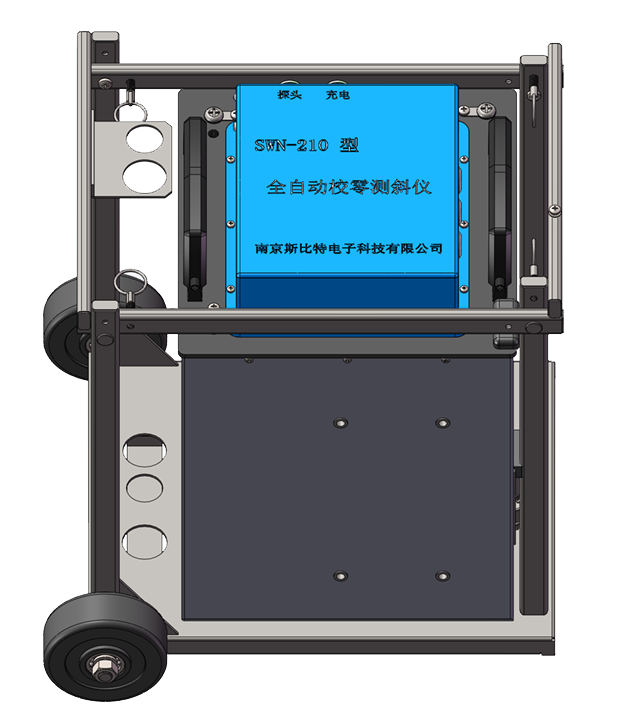

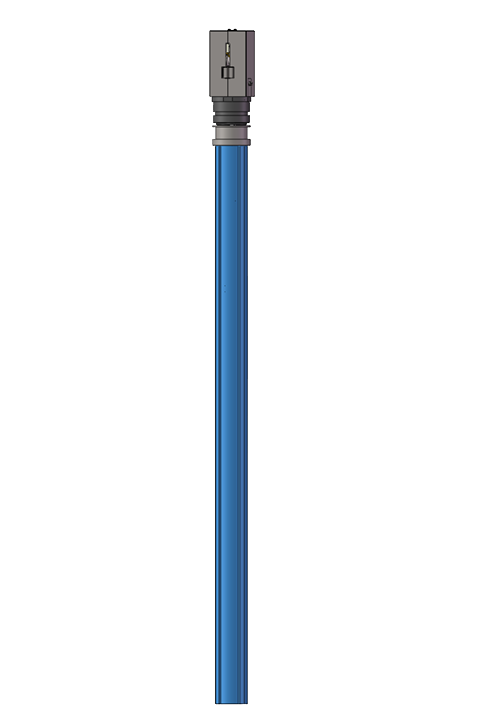

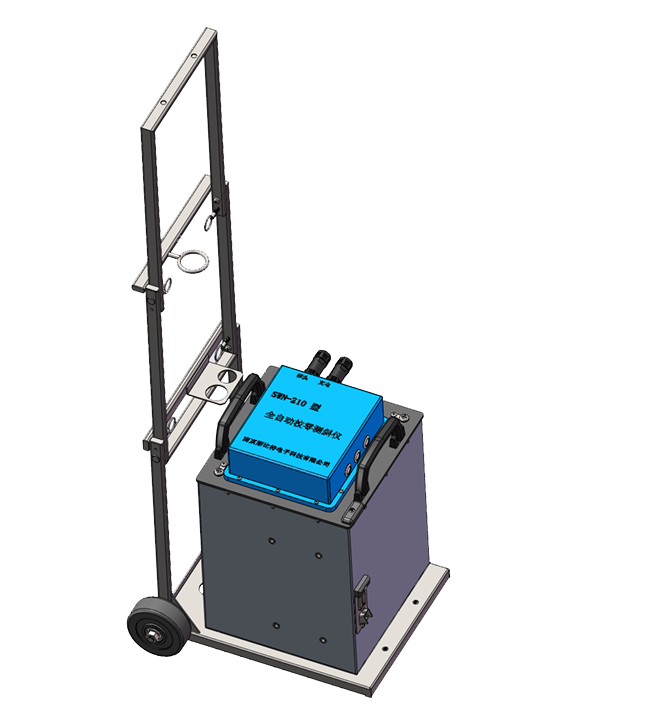

尺 寸 | 主機235L×245W×360H，測斜管口適配裝置Ф110×1300； 重量主機10kg，推車及配件10kg； |
測量速度 | 50m量程23min； |
內置電池 | 16V 6AH，低溫鋰電池（寒區）或常溫鋰電池（溫區）； |
功 耗 | 工作電流≤4A，待機電流≤6mA； |
輸出負載 | 功率≤12V 3W，工作電流≤250mA； |
工作時長 | 20m量程可運行58次； |
補電方式 | 12V 30W太陽能板，當每天測量≤4次，且太陽光照無遮擋可匹配12V 10W； 開關電源——直流20V 3A； |
防護等級 | 電氣室防水IP68； |
工作環境 | 溫度－20℃~＋60℃；濕度0~100%； |
通 信 | 4G全網通； |
