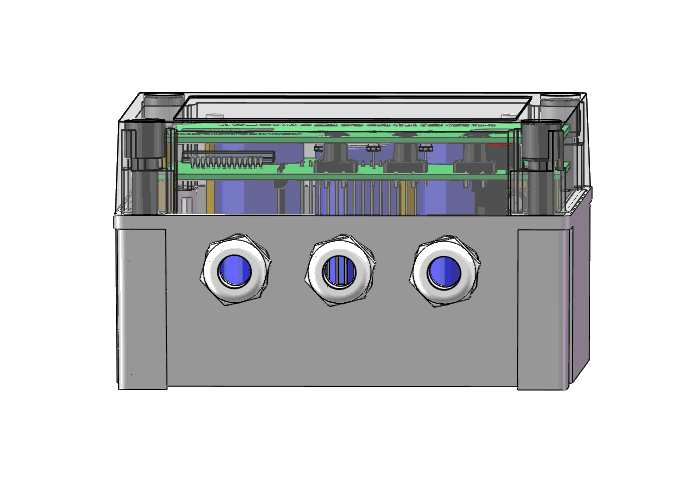

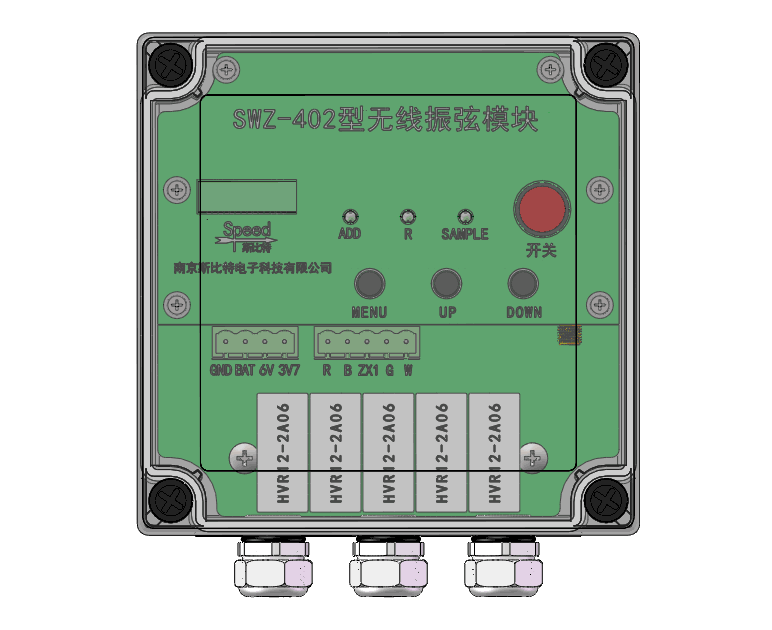

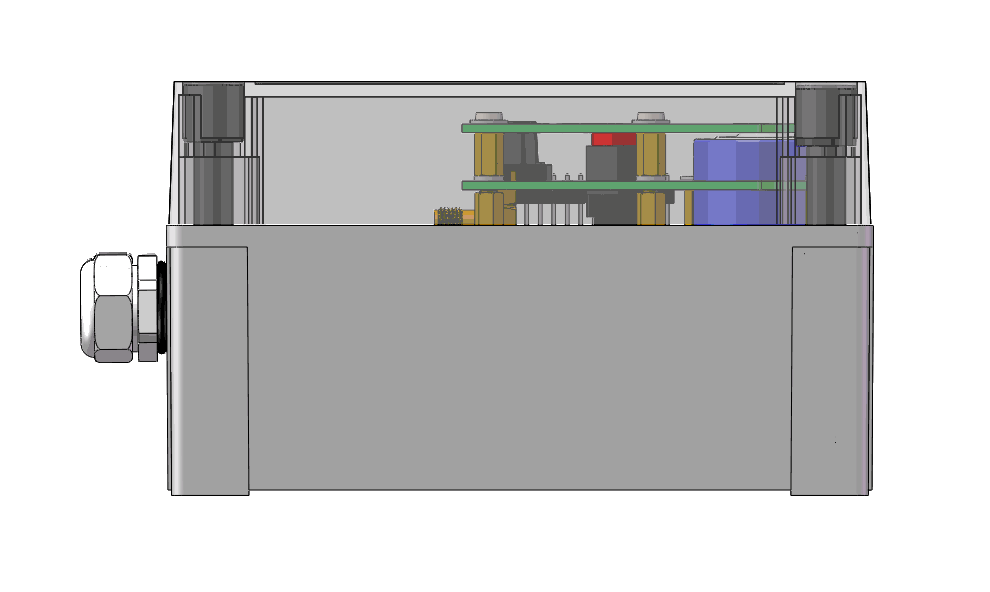

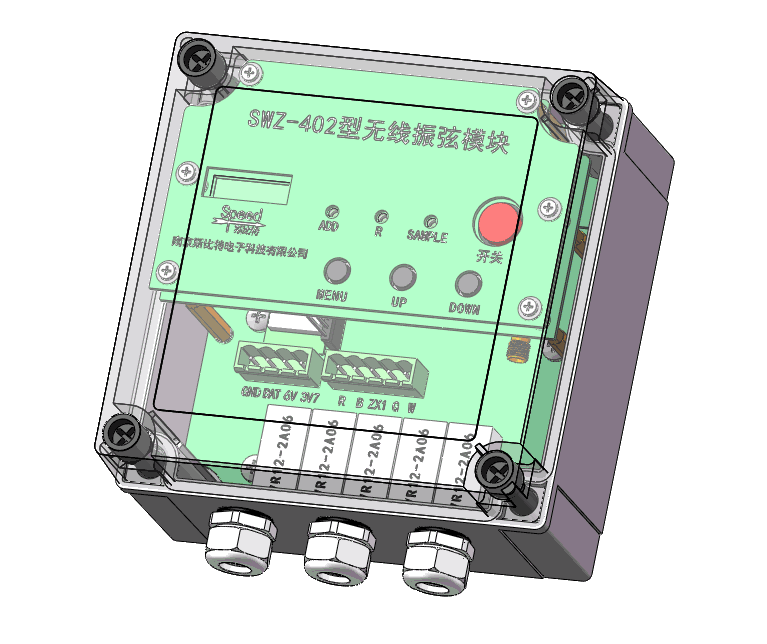

SWZ-402型無線振弦模塊
SWZ-402型無線振弦模塊(以下簡稱SWZ-402)是原有SZX-01型外置振弦模塊的升級版，分為普通型和防6KV高壓型兩種。采用MCU(SWN-101)協議，可與STR-603型通信模塊或者SWN-105型無線測量單元配套使用。廣泛用于測量滲壓、變形、位移等振弦式傳感器的諧振頻率和溫度，顯示為模數和溫度。
SWZ-402采用433MHz無線通信方式與采集終端（SWN-105或者STR-603）進行數據的傳輸，可以有效解決以前有線采集方式的線纜走線和傳輸距離的問題，對傳感器安裝位置的要求更低，特別適用施工期臨時觀測，有效降低觀測成本。
SWZ-402采用直流供電（詳情請見技術參數），可接單弦傳感器。STR-603采用12V供電，RS485方式與上位機進行通信，保證現場應用中數據傳輸?shù)目煽啃浴y量時,STR-603或者SWN-105首先喚醒所屬頻道的SWZ-402對傳感器進行測量，而后按地址訪問，將測得的數據召回；SWZ-402在首次通電時自動觸發一次測量，顯示測量結果的模數和溫度，之后進入休眠狀態以保證低功耗運行，等待采集終端與之聯絡，在收到采集終端有效命令后立即啟動一次新的測量，將測量結果報送到終端。
頻率測量范圍（Hz） | 450Hz~5000Hz |
激勵方式 | 掃頻450Hz~5000Hz |
頻率測量精度 | 0.1Hz |
輸出數據 | 模數（模數=頻率2/1000） |
溫度測量范圍（℃） | -40℃~+150℃ |
溫度測量精度 | 0.1℃ |
供電方式 | 供電：直流4.5V |
工作電流 | 待機電流：＜30μA |
平均電流 | 普通型：一天一次采集發送平均電流<30μA 防雷型：一天一次采集發送平均電流<90μA |
傳輸距離 | 全向天線：通視1000米 定向天線：通視1500米 可中繼（每中繼一次距離翻一倍） |
工作環境 | -20℃~+80℃ RH100% |
防水等級 | IP65 |
