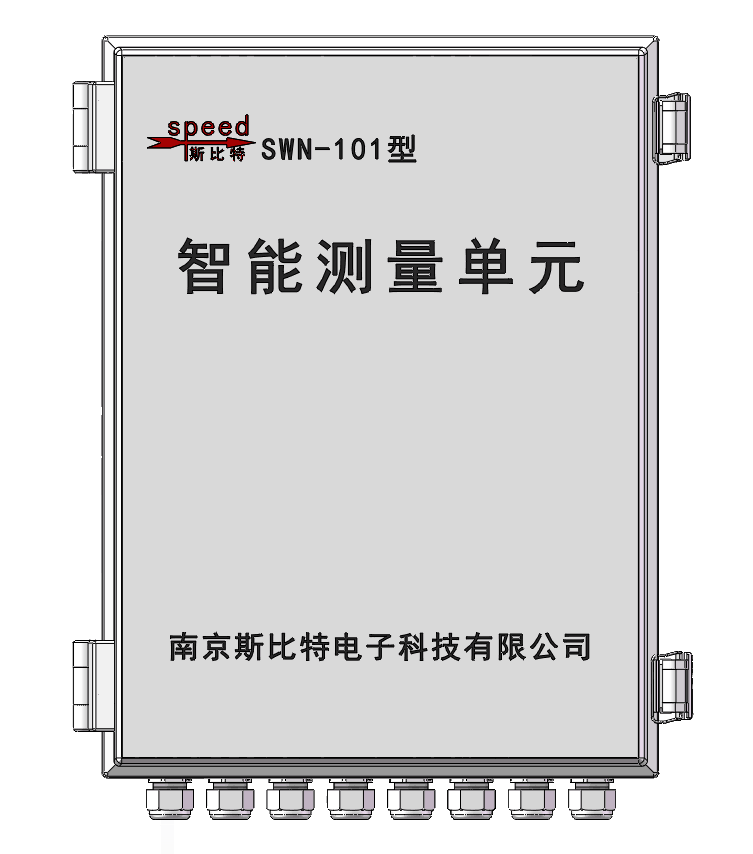

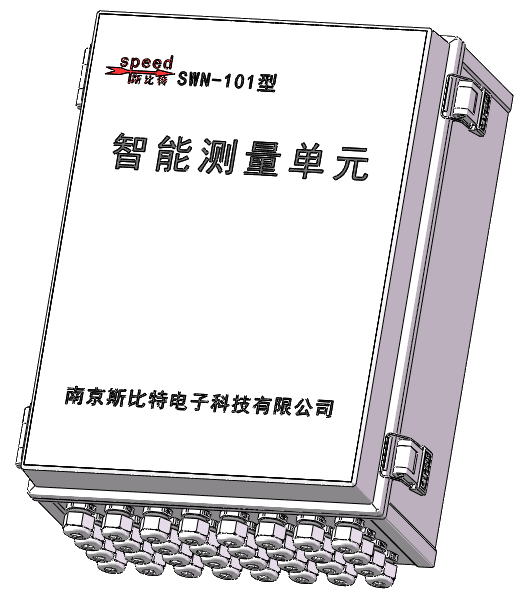

SWN-101型智能測量單元
SWN-101型智能測量單元主要用于建筑、橋梁、隧道、大壩、邊坡的安全監測，能夠?qū)η度霚y(cè)量區域的傳感器信號實時或定時采集，測量其應力、應變、壓力、變形、位移、傾斜、溫度以及雨量、水位等多種變化量。測量精度高，抗干擾能力強，配套我公司自主研發的高壓防雷箱，可以耐壓20KV，有效解決現場設備遭雷擊現象。

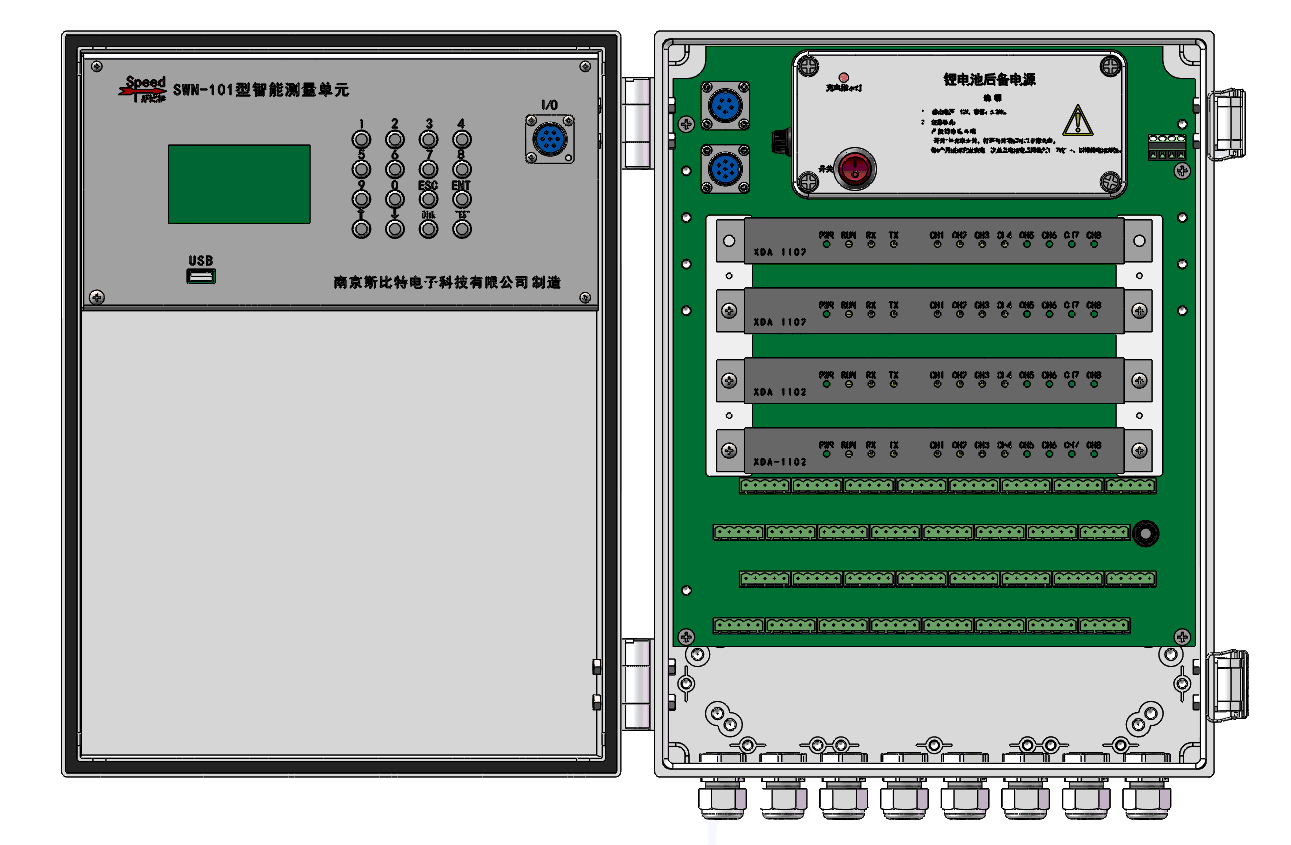

SWN-101主要由主控器、測量模塊、電源模塊、接線端子組成。每臺SWN-101可配備任意4塊測量模塊，測量模塊有振弦模塊、電壓模塊、電流模塊、電位器模塊、差阻模塊、水文模塊、測斜模塊、485模塊等。每塊測量模塊有8個測量通道，每臺SWN-101最多32個測量通道，可以測量振弦、電壓、電流、電阻、開關量、數字量、脈沖量等信號。
SWN-101可以根據客戶需求進行實時采集、定時采集、定時上報，并且將采集數據進行存儲和傳輸，客戶可以通過有線485傳輸、數傳電臺傳輸、光纜傳輸?shù)取?/span>
指標 | |
工作電源 | 16.5V太陽能電池或220V交流，定貨時說明電源供應方式，太陽能電池功率與采樣間隔有關 |
整機功耗 | <500mA（測量，與內置模塊類型有關），<5mA（待機） |
傳輸距離 | 約1000米（485直傳），其他傳輸方式由外置數傳設備決定 |
工作溫濕度 | 溫度-20℃～+80℃，相對濕度90% |
可存貯報文數 | 約7000*32條，即32只傳感器全部接入時可存貯約7000次采集結果 |
數據保持時間 | >10年 |
******級聯數 | 30臺 |
安裝方式 | 壁掛式 |
整機設計壽命 | >10年 |

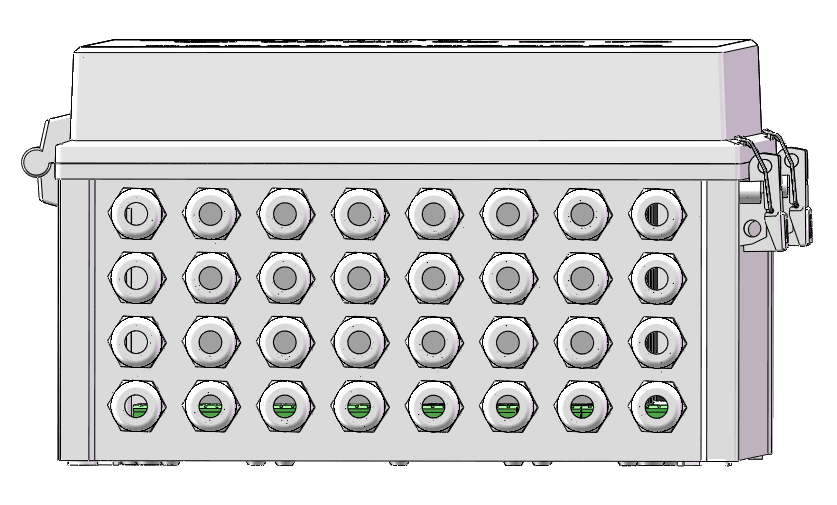

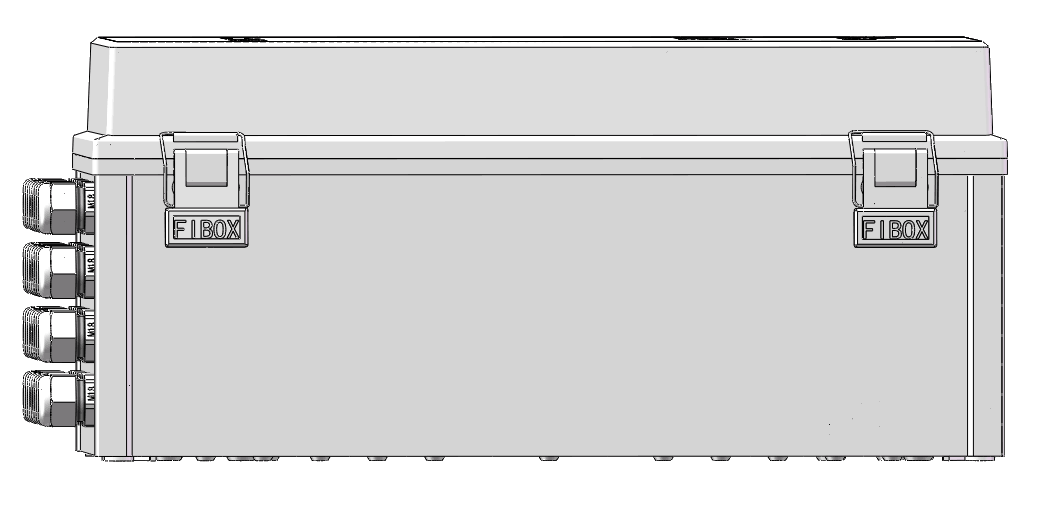

外形尺寸 | 300*400*180mm（不計傳感器電纜密封頭） |
