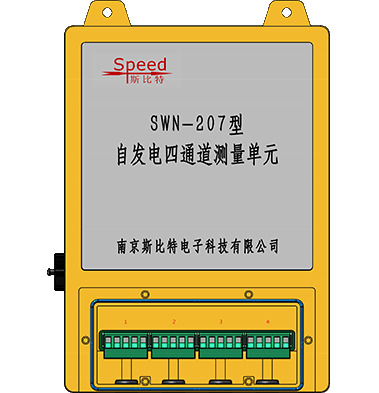

SWN-207型自發電四通道測量單元(基坑監測版、通用版等)

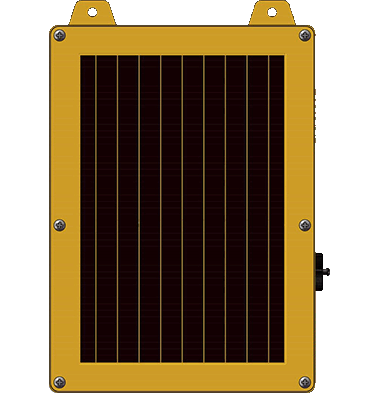

SWN-207型自發電四通道測量單元（以下簡稱SWN-207）是一款多用途一體化測量單元，該測量單元集成了4個振弦式測量通道和4路數字信號接入端口，內置大容量可充電鋰電池以及物聯網通信硬件和GPS+北斗雙定位，特別是機箱背面貼裝有低照度弱光發電板便于在各種無太陽直射條件下對內部電池進行充電，方便在特殊工況下連續可靠工作。廣泛應用于無人值守的巖土水文監測預警系統，完成各種數據采集、存貯、傳輸工作。
l 可接入4支弦式傳感器。最多可讀取16路位移計、傾角儀、沉降儀等其他485類型傳感器要素，且每個通道均可讀取16路要素；
l 設備采用信號隔離設計，振弦傳感器芯線即使全部泡在水里，設備也能準確采集出數據；
l 采用NB-ioT通信，低功耗網絡在線，在線平均電流<2mA；
l 弱光發電，室外漫反射陽光仍能維持系統電能平衡，無需再外接太陽能板；
l 內置45AH大容量鋰電池，黑暗環境可持續工作一年；
l DTU和GPS天線內置，不需要再外掛天線；
l 具有本地藍牙通信功能，完成參數設置和數據狀態查看等功能；
l 采用GPS+北斗雙定位，可在室外遮擋環境下精準定位；
l 設備采用全面防水密封設計，防水等級滿足IP68；
l 外型簡約美觀，安裝方便，操作簡單，無需再增加保護箱。
序號 | 項目 | 說 明 |
1 | 可接傳感器類型 | 振弦傳感器（最多4只）、485類型傳感器，如位移、角度等。監測要素最多16種。 |
2 | 遠程通信方式 | NB_ioT（天線內置） |
3 | 定位 | GPS+北斗（天線內置） |
4 | 供電方式 | 室外自然光、外置太陽能、交流適配器快速充電 |
5 | 電池電壓及容量 | 4.2V/45AH |
6 | 電池保護 | 欠壓保護、過充保護、低溫停止充電（1.5度以下） |
7 | 信號保護 | 限壓90V，脈沖電流5KA |
8 | 待機電流 | <340微安（DTU電源關閉并待機），<2.0毫安（DTU常在線） |
9 | 工作環境 | 溫度范圍-20℃—80℃ |
10 | 數據存儲空間 | >1年 |
11 | 數據保存時間 | >10年 |
12 | 頻率測量誤差（振弦傳感器） | <0.5Hz |
13 | 溫度測量誤差（振弦傳感器） | <0.3oC |
14 | 使用壽命 | >10年 |
15 | 整機尺寸 | 210（長）mm x154（寬）mm x65（高）mm |
16 | 防水等級 | IP68 |
