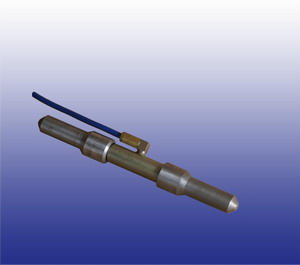

VWR型振弦式鋼筋計
VWR型振弦式鋼筋計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的鋼筋應力，并可同步測量埋設點的溫度。加裝配套附件可組成錨桿測力計、基巖應力計等測量應力的儀器。
VWR型振弦式鋼筋計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的鋼筋應力，并可同步測量埋設點的溫度。加裝配套附件可組成錨桿測力計、基巖應力計等測量應力的儀器。
規格代號 | R-16 | R-18 | R-20 | R-22 | R-25 | R-28 | R-32 | R-36 | R-40 | ||
尺寸參數 | 連接桿直徑d（mm） | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | |
鋼套截面積A（cm2） | 2.01 | 2.55 | 3.14 | 3.80 | 4.91 | 6.16 | 8.04 | 10.2 | 12.6 | ||
鋼套長度L（mm） | 120 | ||||||||||
性能參數 | 應力測值范圍 | 拉伸（MPa） | 300 | ||||||||
壓縮（MPa） | 200 | ||||||||||
最小讀數K（MPa/F） | ≤0.10 | ||||||||||
溫度測量范圍（℃） | -25~+80 | ||||||||||
溫度測量精度（℃） | ±0.5 | ||||||||||
溫度修正系數b（MPa/℃） | ≤0.10 | ||||||||||
絕緣電阻（MΩ） | ≥50 | ||||||||||
